Detalhes do produto:
|
|
| Lugar de origem: | China |
|---|---|
| Marca: | HILINK |
| Certificação: | CE FCC RoHS |
| Número do modelo: | HL-QSFP56-FR4 |
|
Condições de Pagamento e Envio:
|
|
| Quantidade de ordem mínima: | 1pc |
| Preço: | Negotiable |
| Detalhes da embalagem: | Empole o empacotamento, caixa da caixa |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T, Western Union, MoneyGram, paypal |
| Habilidade da fonte: | 100PCS pelo dia |
|
Informação detalhada |
|||
| Nome do produto: | QSFP56 200G FR4 | Comprimento de onda do centro: | 1310 nanômetro |
|---|---|---|---|
| Poder de Tx: | -4.2~4.7dBm | Distância do alcance: | 2KM (com FEC) |
| Conector: | LC duplo | Fonte de alimentação: | 3.3v |
| Consumo de potência: | 7W | DDM: | Apoiado |
| Realçar: | Módulo de fibra ótica frente e verso dos transceptores do LC,Módulo de fibra ótica dos transceptores QSFP56,Módulo de fibra ótica dos transceptores de FR4 4×50G |
||
Descrição de produto

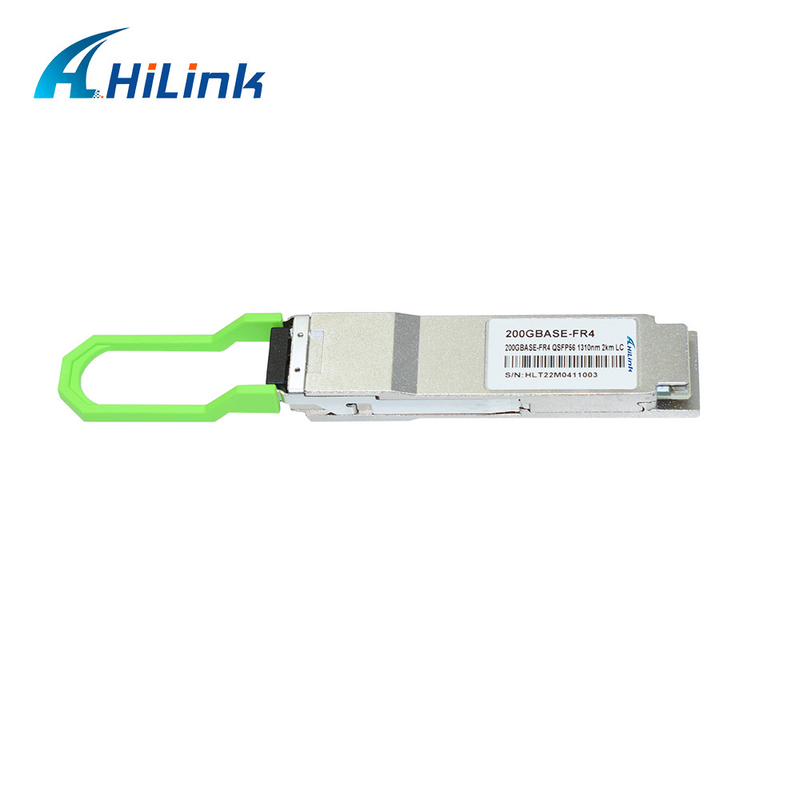

transceptores de fibra ótica frente e verso do alcance SMF LC de 200G QSFP56 PAM4 FR4 4×50G 2KM com FEC
HiLink 200G QSFP56 FR4 é uma fibra 4×50Gbps singlemode, tecnologia original ótica pluggable quente de transceiver.HiLink SystemOnGlassTM (SOGTM) permite a integração de 4 transmissores, de 4 receptores e de um MUX/DeMUX ótico em um pacote pequeno do fatora de formulários que entregue uma ligação de dados 200Gbps em uma pegada QSFP56 compacta.
A conectividade ótica é baseada em dois conectores Singlemode do LC da fibra (SMF), um para Tx e um para Rx. O Tx e o Rx cada um consistem em 4
canais grosseiros do multiplex de divisão de comprimento de onda 50Gbps (CWDM), cujos os comprimentos de onda estão na escala 1310nm. O transceptor de 200G QSFP56 FR4 é projetado para aplicações com um alcance até 2km e com o uso de FEC.
Características
Características óticas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | |||
| Transmissor | ||||||||
|
Escala de comprimento de onda da pista |
Pista 0 Pista 1 Pista 2 Pista 3 |
λ |
1264,5 1284,5 1304,5 1324,5 |
1271 1291 1311 1331 |
1277,5 1297,5 1317,5 1337,5 |
nanômetro | ||
|
Poder ótico do lançamento médio, cada pista |
PODAR | -4,2 | 4,7 | dBm | ||||
|
Poder médio total do lançamento |
10,7 | dBm | ||||||
|
Amplitude ótica exterior da modulação (OMAouter), cada pista |
OMA | -1,2 | 4,5 | dBm | ||||
| Poder médio do lançamento FORA do transmissor, cada pista | -30 | dBm | ||||||
|
Poder do lançamento em OMAouter menos TDECQ, cada pista para o ≥ 4.5dB do ER para o ER < 4=""> |
-2,6 -2,5 |
dBm | ||||||
|
Fechamento para PAM4, cada pista do olho do transmissor e da dispersão |
3,3 | DB | ||||||
|
Relação da extinção |
ER | 3,5 | DB | |||||
|
Ruído relativo da intensidade (OMA) |
OMA | -132 | dB/Hz | |||||
|
Ração da supressão do Lado-modo (SMSR) |
SMSR | 30 | DB | |||||
|
Tolerância ótica da perda do retorno |
16,5 | DB | ||||||
|
Reflectância do transmissor |
-26 | DB | ||||||
|
Precisão de monitoração potência de saída do transmissor |
-3 | 3 | DB | |||||
| Receptor | ||||||||
| Escala de comprimento de onda da pista |
Pista 0 Pista 1 Pista 2 Pista 3 |
λ |
1264,5 1284,5 1304,5 1324,5 |
1271 1291 1311 1331 |
1277,5 1297,5 1317,5 1337,5 |
nanômetro | ||
| Ponto inicial de dano | THd | 5,7 | dBm | |||||
|
Poder médio na entrada do receptor, cada pista |
-8,2 | 4,7 | dBm | |||||
|
Receba o poder, cada pista (OMA) |
4,5 | dBm | ||||||
|
Reflectância do receptor |
-26 | DB | ||||||
|
Diferença em para receber o poder entre algumas duas pistas (OMAouter) |
4,1 | dBm | ||||||
|
Sensibilidade do receptor (OMAouter) cada pista |
|
-6,0 | dBm | |||||
|
Sensibilidade forçada do receptor em OMA |
-3,6 | dBm | ||||||
|
Condições do teste de sensibilidade forçado do receptor |
||||||||
|
Fechamento forçado do olho (SECQ), pista sob o teste |
3,3 | DB | ||||||
|
OMA de cada pista do agressor |
0,5 | dBm | ||||||
Aplicações
Ethernet 200GBASE-FR4
Compatibilidade
Compatibilidade 100% ótica do transceptor de Hilink: Cisco, Huawei, Ciena, H3C, HP, extremo, fundição, brocado, D-relação, Alcatel, Mikrotik, Finisar, Netgear, Nortel, zimbro, Ruijie, Zyxel, etc.
Fotos dos detalhes
Vantagens de Hilink
1. Hilink estabelece em 2007, especializa-se neste campo com uma experiência de ao redor 10 anos.
2." crédito são a base, qualidade são o primeiro”, todos nossos produtos são novo, nós nunca usam componentes de segunda mão.
3. Nossos produtos são compatíveis com Cisco, Huawei, Ciena, H3C, HP, extremo, fundição, brocado, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, zimbro, Ruijie, Zyxel, etc.
4. Nós fornecemos 3 anos de garantia para todos nossos produtos da data da expedição.
5. Todos nossos produtos obtêm através do CE, ROHS, FCC.
6. Nós igualmente fornecemos o WDM de DWDM CWDM as soluções óticas.
FAQ
1. Posso eu ter uma ordem da amostra? Que é seu MOQ?
A ordem da amostra é apoiada testando a qualidade dos bens. 1 parte é o MOQ.
As amostras misturadas são aceitáveis.
2. Que é o prazo de execução?
1-3 dias após ter recebido o pagamento para os bens regulares nós que mantemo-nos normalmente no estoque;
Para a grande quantidade, você obterá o apoio e os detalhes de seu representante de vendas de HilinkTech.
3. Que são a maneira de envio e quanto tempo são o período?
DHL, UPS, Fedex ou TNT serão tomados de acordo com sua opção. A chegada toma normalmente 3-5 dias.
4. Que é sua garantia?
garantia de 3-ano. Você obterá o apoio, a substituição ou o reembolso da técnica.
