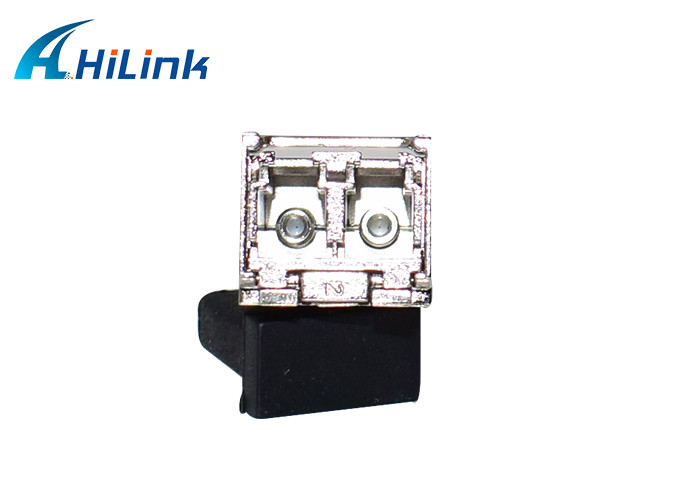

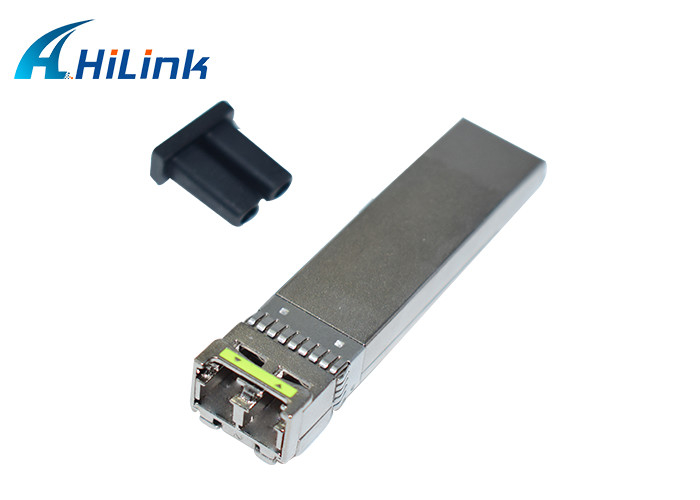

módulo ótico DDM SFP+ LC frente e verso 1550nm do transceptor de 120km SMF

Descrição de produto

Módulo ótico do transceptor da fibra SMF do 10G-ZR-120Km SFP+ 120KM LC 1550nm


Características:

tolerância da dispersão de 0 a +2400 ps/nm (alcance de ~120km sem compensação da dispersão)

Apoia 9,95 a 11.3Gb/s mordeu taxas

Conector frente e verso do LC

1550nm refrigerou o transmissor de CML, fotodetector de APD

Relações até 120km de SMF

Fonte de alimentação: +3.3V

Consumo de potência<1>

Variação da temperatura: 0~ 70°C

Aplicação:

Ethernet 10GBASE-ZR/ZW

SONET OC-192/ASAO

canal da fibra 10G

General
O HLPG120D de HILINK é um módulo ótico muito compacto do transceptor 10Gb/s para aplicações de comunicação ótica de série em 10Gb/s. O HLPG120D converte um córrego de dados 10Gb/s elétrico de série ao sinal de saída 10Gb/s ótico e a um sinal de entrada 10Gb/s ótico aos córregos de dados 10Gb/s elétricos de série. A relação 10Gb/s elétrica de alta velocidade é inteiramente complacente com especificação de SFI.


Parâmetros óticos (= VCC = 3,135 a 3,465 volts SUPERIORES do°C 0 a 70,)

Nota:

1. As figuras do poder médio são informativas somente, por IEEE802.3ae.

2. A figura de TWDP exige a placa do anfitrião ser SFF-8431compliant. TWDP é calculado usando o código de Matlab forneceu na cláusula 68.6.6.2 de IEEE802.3ae.

3. reflexão 12dB.

4. Condições de testes forçados do receptor por IEEE802.3ae. Os testes de CSRS exigem a placa do anfitrião ser SFF-8431 complacente.

5. Sobrecarga do receptor especificada em OMA e sob a circunstância forçada detalhada a mais má.

Dimensões mecânicas
