Name: Customizable 8 Channel Mini Small CWDM Mux Demux Module CCWDM Multiplexer with Ultra-Low Loss
Brand: Shenzhen HiLink Technology Co.,Ltd.
SKU: CCWDM-XX
Price: 160.00 USD
Availability: InStock

Para casa > produtos > Módulo de CWDM Mux Demux >

Customizable 8 Channel Mini Small CWDM Mux Demux Module CCWDM Multiplexer with Ultra-Low Loss

8 Channel CWDM Mux Demux Module

Mini Small CCWDM Multiplexer

Customizable CWDM Module

Lugar de origem:

Cantão, China

Marca:

HILINK

Certificação:

CE FCC Rohs

Número do modelo:

CCWDM-XX

Contacte-nos

Solicite um orçamento

Detalhes do produto

Comprimento de onda:

1260 nm-1610 nm

Nome do produto:

Módulo de CCWDM

Espaçamento entre canais:

20 nm

Perda de retorno:

> DB 45

Temperatura operacional:

-5°C a +75°C

Perda de inserção:

< 1,8 DB

Número do canal:

8 canal

Customerizado:

Sim

Termos de pagamento e envio

Quantidade de ordem mínima

1 unidade

Preço

Negociável

Termos de pagamento

T/T, União Ocidental

Habilidade da fonte

100 unidades/semana

PRODUTOS CONEXOS

8 canais CWDM 1470-1610nm Mux Demux com monitor e porta de expansão fibra dupla LC/UPC

Obtenha o melhor preço

LGX Cassete CWDM MUX DEMUX 4 canais 1470/1490/1590/1610nm Dupla Fibra CWDM Mux Demux

Obtenha o melhor preço

Caixa passiva 1270-1610nm do ABS do módulo de 4CH CWDM MUX DEMUX com porto expresso

Obtenha o melhor preço

Módulo duplo 19" do Multiplexer CWDM Mux Demux da fibra tipo de 1U Rachmount

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

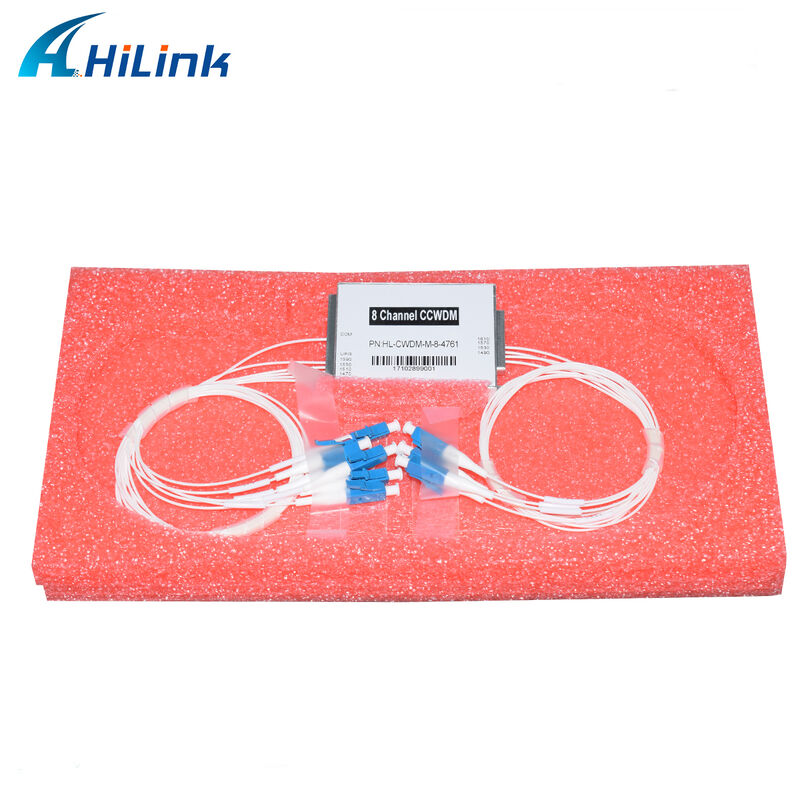

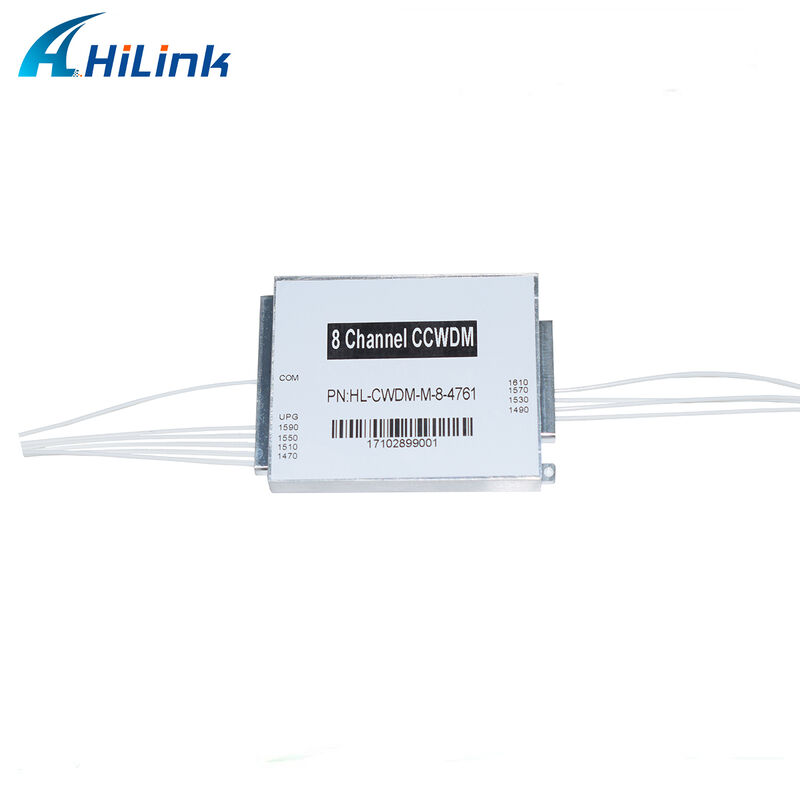

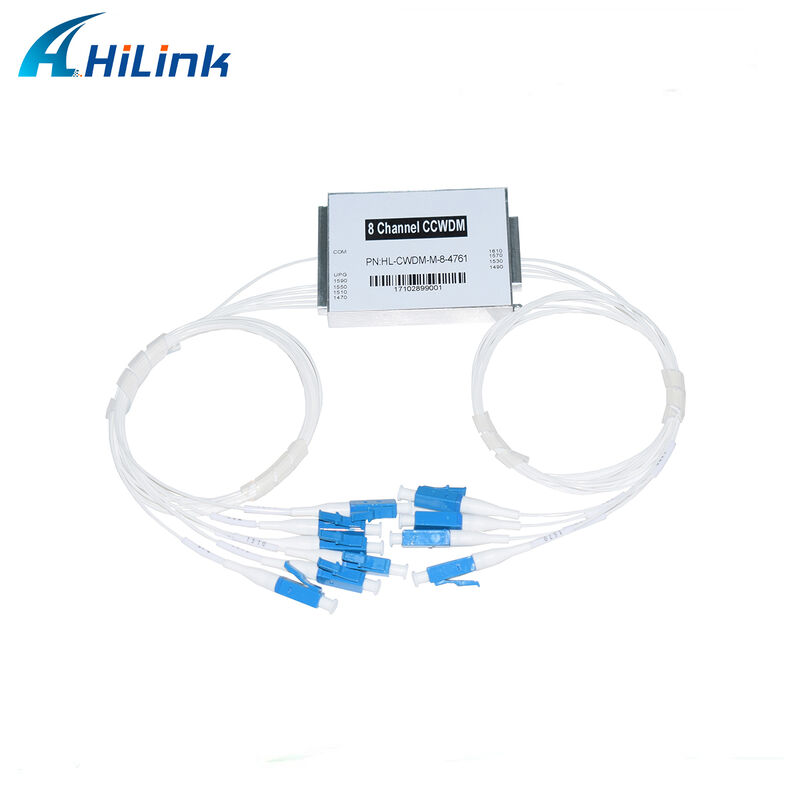

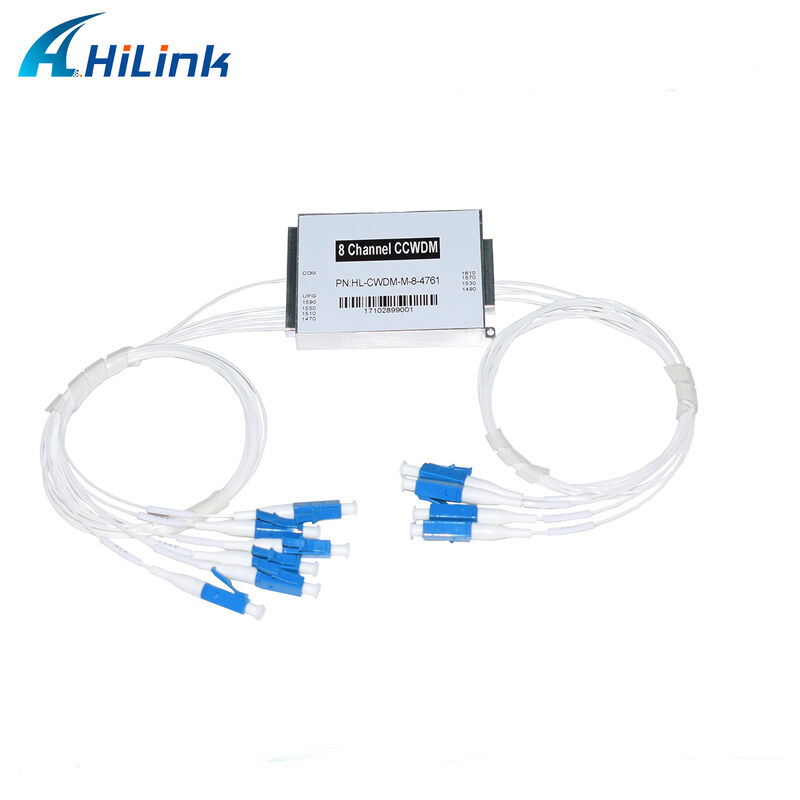

Customizable 8 Channel Mini Small CWDM Mux Demux Module

Hilink Low Loss Compact Coarse Wavelength Division Multiplexer (CCWDM) is based on Thin-Film-Filter and Micro-Optics technology. This product features a small form factor, ultra low loss, and high channel isolation. The lead-free packaging platform ensures high reliability and performance.

Key Features

Ultra-Low Insertion Loss
High Isolation
Low Polarization Dependent Loss (PDL)
Compact Design
Excellent Channel-to-Channel Uniformity
Mounting Options: 19" 1U Racks or ABS Box
Wide Operating Wavelength: 1260nm to 1620nm
Wide Operating Temperature: -40℃ to 85℃
High Reliability and Stability

Applications

CWDM Systems
PON Networks
CATV Links
WDM Networks

Compliance Standards

Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS Compliant

Technical Specifications

Description	Unit	Min	Typical	Max
Optional Channel Loss	dB		1.0	1.5
Pass Band Width	nm	13	15
Flatness	dB		0.3	0.5
Adjacent Channel Isolation	dB	30	35
Non-Adjacent Channel Isolation	dB	35	40
Directivity	dB	50
PDL	dB			0.2
PMD	ps			0.2
Maximum Power	mW	300
Pass Channel Insertion Loss	dB		1.0	1.5
Operating Temperature	°C	-10 to +70
Storage Temperature	°C	-40 to +85
Package Dimensions	mm	44(L) × 28(W) × 6(H)
Channel Wavelength	nm	1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 (Custom selection available: any 4 channels between 1260-1625nm)

Note: Specifications are provided without connectors. Add 0.2dB loss per connector.

Ordering Information

Available in compact packaging or 19" 1U rack mounting options.

Configuration	Channels	1st Channel	Fiber Type	Fiber Length	Connector Type
M=Mux D=Demux O=OADM	02=2ch 08=8ch 16=16ch 18=18ch N=Nch	27=1270nm 47=1470nm 49=1490nm 61=1610nm SS=Special	1=Bare Fiber 2=900μm 3=2mm Cable 4=3mm Cable	1=1m 2=2m S=Specify	0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/UPC
