8Ch Dual certificação alta do CE ROHS da estabilidade do módulo da CAIXA do ABS de OADM DWDM Mux Demux
Vista geral
Dual 8 o módulo duplo LC/UPC da caixa do Leste-ou-oeste da fibra OADM dos canais DWDM
os Multiplexers de 8ch DWDM Add+Drop na tala/pigtailed o módulo do ABS, grade da UIT 100GHz, LC/UPC frente e verso, para os canais um pouco grandes, mais do que 35ch, filtros de DWDM purpose.
Os módulos da GOTA de Hilink DWDM/ADD são divisão densa da onda que multiplexa (DWDM) ótico adicionam/Multiplexers (OADM) da gota. Os módulos de DWDM/AD adicionam (multiplex) e deixam cair (demultiplex) os canais selecionados, ou os comprimentos de onda, em ambos os sentidos (leste e ocidental) ou em um sentido (leste ou ocidental) de uma relação comum da fibra de DWDM. A tecnologia permite o planeamento inteligente e o abastecimento flexível de serviços óticos ao simplificar o desenvolvimento e a manutenção de redes óticas.
Os pontos de acesso podem ser adicionados à linha, ao ônibus, e às redes de anéis, onde o projeto do leste e ocidental do anel fornece a função protegida redundante
1. Características
Isolamento alto do canal
Baixa perda de inserção
A cola Epoxy ótica do trajeto livra
TDL ultra baixo
Design compacto
Boa uniformidade do canal-à-canal
Afastamento de canal: 0.8nm (grade 100GHz)
Confiança e estabilidade altas
2. aplicações
Sistema denso do WDM
Redes de PON
Relações de CATV
Telecomunicação
Amplificador ótico da fibra
Metro/Access/FTTH
3. Conformidade
Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS
Especificações de rendimento
| Comprimento de onda |
40 canais C21-C60 |
Afastamento de canal |
100GHz (0.8nm) |
| Linha tipo |
Fibra dupla |
Porto do cliente |
LC/UPC simples ou frente e verso |
| Porto especial |
Monitore o porto de port&1310nm |
Dimensão |
442mm (W) x 217mm (D) x 44mm (H) |
| Perda de inserção |
< 5="">
| Perda do retorno |
> DB 45 |
| Temperatura de funcionamento |
-5°C~ +75°C |
Temperatura de armazenamento |
-40°C~+80°C
|
módulo de 1×N DWDM Mux/Demux
| Parâmetros |
|
| Espaço do canal (gigahertz) |
100 |
200 |
| Número de canal |
1*4 |
1*8 |
1*16 |
1*4 |
1*8 |
1*16 |
| Comprimento de onda Center (nanômetro) |
Grade da UIT |
| Precisão Center do comprimento de onda (nanômetro) |
± 0,05 |
± 0,1 |
| Passband de canal (@-0.5dB) (nanômetro) |
0,22 |
0,5 |
| Tipo da fibra |
SMF-28e com 900um afrouxam o tubo ou o cliente especificado |
| IL (DB) |
1,8 |
3,0 |
4,0 |
1,7 |
2,9 |
3,8 |
| Ondinha do Passband (DB) |
0,35 |
0,4 |
0,5 |
0,35 |
0,4 |
0,5 |
| Isolamento (DB) |
Canal adjacente |
25 |
28 |
| Canal Não-adjacente |
40 |
| PDL (DB) |
0,2 |
| PMD (ps) |
0,1 |
| RL (DB) |
45 |
| Diretividade (dB) |
50 |
| Poder ótico máximo (mw) |
300 |
| Temperatura de funcionamento (°C) |
-40~85 |
| Temperatura de armazenamento (°C) |
-40~85 |
| Pacote da CAIXA (milímetros) |
100*80*10 ou 140*115*18 |
| Pacote de LGX |
1U, 2U |
| 19' ‘pacote da montagem em rack |
1U |
acima da especificação seja para o dispositivo sem conector.
Peça a informação
| WDM |
Canal |
Configuração |
primeiro canal |
Tipo da fibra |
Comprimento da fibra |
Conector |
| D |
Canal 16=16 |
M=Mux
D=DeMux |
51=195.1
53=195.3
55=195.5
57=195.7 |
L=900um afrouxam o tubo
S=2.0mm afrouxam o tubo
R=3.0mm afrouxam o tubo
|
1=1M |
00=None
FC=FC/PC FA=FC/APC
SC=SC/PC SA=SC/APC
ST=ST/PC
LC=LC/PC |
Com o projeto popular de LC/UPC, o Mux/Demux é mais apropriado para a relação da fibra ótica que é terminada com conectores do LC e amplamente utilizado no sistema de CWDM e de DWDM. Usado para combinar ou dividir os canais do comprimento de onda em uma fibra ótica da transmissão, é o dispositivo chave de sistemas do WDM. 2CH, 9CH e 18CH CWDM Mux/DeMux, assim como 40CH DWDM Mux/DeMux são recomendados aqui que dão mais flexibilidade e confiança a sua rede do WDM em uma maneira eficaz na redução de custos.

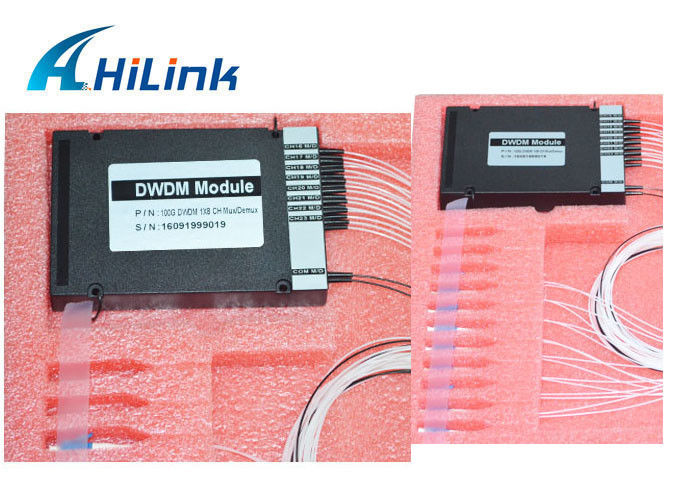

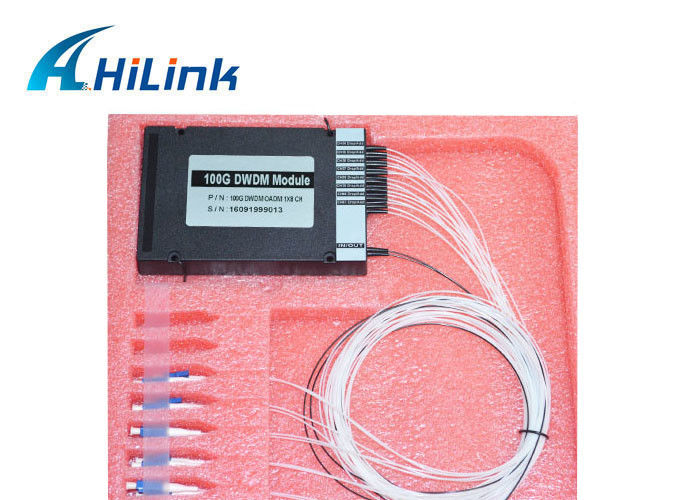

Mostra dos produtos
