Lugar de origem:
China
Marca:
Hilink
Certificação:
CE FCC Rohs
Número do modelo:
HL-8CH-DWDM-MUX/DEMUX
vídeo
vídeo
vídeo
vídeo

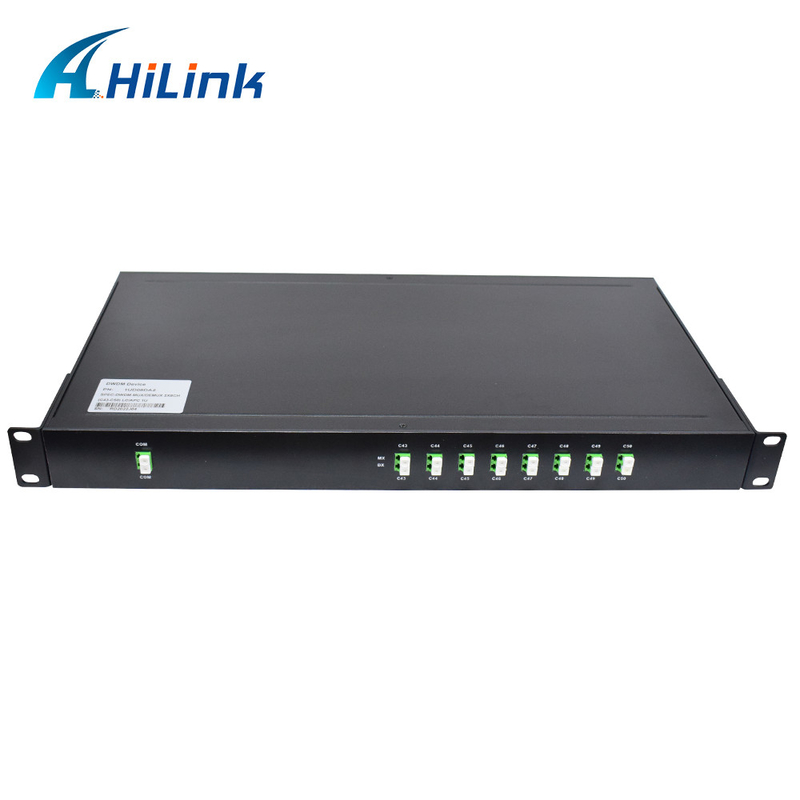

8CH DWDM MUX DEMUX 100GHz 8 canais HL-DW-MUX-8CH LC/APC LC/UPC
Características
Baixa perda de inserção
Baixa PDL
Alto isolamento do canal
Excelente fiabilidade ambiental
Isolamento de alto canal
Baixa perda de inserção
Caminho óptico livre de epoxi
TElcordia 1221 Conforme
Ultra Baixo TDL
Temperatura de funcionamento em larga escala: -40°C a +85°C
Aplicações
Sistema WDM denso
Redes PON
Ligações CATV
Especificações de desempenho
1×N módulo DWDM Mux/Demux
| Parâmetros | |||||||
| Espaço de canal (GHz) | 100 | 200 | |||||
| Número de canal | 1*4 | 1*8 | 1*16 | 1*4 | 1*8 | 1*16 | |
| Comprimento de onda do centro (nm) | Grelha da UIT | ||||||
| Precisão do comprimento de onda do centro (nm) | ± 0.05 | ± 0.1 | |||||
| Banda de passagem de canal (@-0,5dB) (nm) | 0.22 | 0.5 | |||||
| Tipo de fibra | SMF-28e com tubo solto de 900um ou especificado pelo cliente | ||||||
| IL (dB) | 1.8 | 2.3 | 3.0 | 1.7 | 2.9 | 3.1 | |
| Passband Ripple (dB) | 0.35 | 0.4 | 0.5 | 0.35 | 0.4 | 0.5 | |
| Isolamento (dB) | Canal adjacente | 25 | 28 | ||||
| Canal não adjacente | 40 | ||||||
| PDL (dB) | 0.2 | ||||||
| PMD (ps) | 0.1 | ||||||
| RL (dB) | 45 | ||||||
| Directividade (dB) | 50 | ||||||
| Potência óptica máxima (mw) | 500 | ||||||
| Temperatura de funcionamento (°C) | -40 a 85 | ||||||
| Temperatura de armazenamento (°C) | -40 a 85 | ||||||
| Embalagem em caixa (mm) | 100*80*10 ou 140*115*18 | ||||||
| Pacote LGX | 1U,2U | ||||||
| 19 ¢ Montagem em rack | 1U | ||||||
As especificações acima referidas são para dispositivos sem conector.
2 a 44 canais disponíveis.
Comportamento: simples ou duplex.
Conector de fibra: LC/SC ou outro.
Embalagem: Caixa de plástico ABS, caixa de cassete de metal LGX, 19 polegadas.
Soluções DWDM e DWDM SFP/XFP.
Min.Quantidade de encomenda: 1pcs também está bem para amostra para satisfazer sua necessidade.
Solução DWDM Mux/Demux
DWDM Mux/demux com EDFA

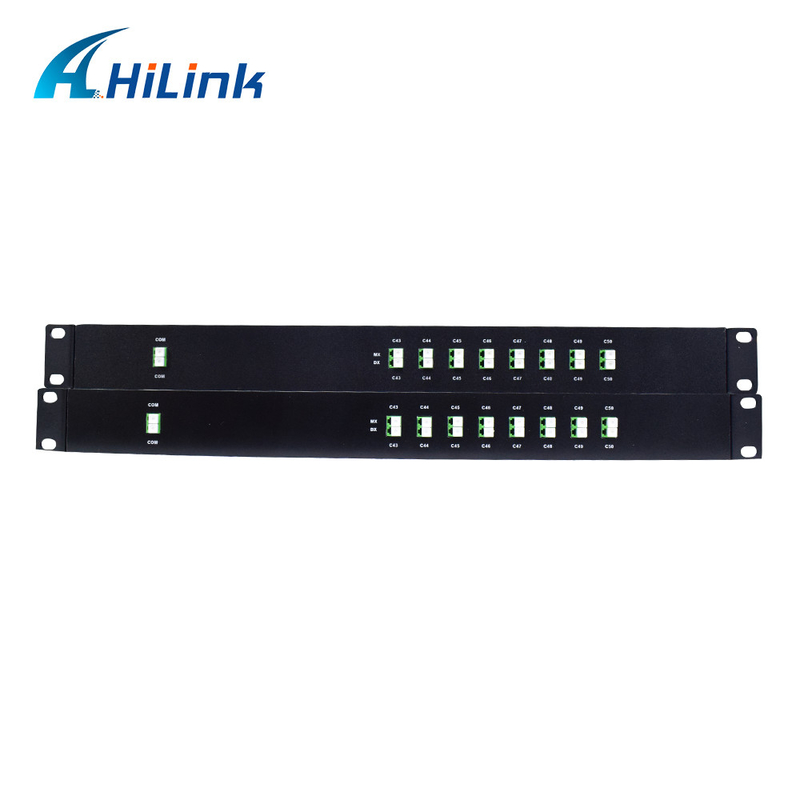

Exposição de imagens do produto
