Lugar de origem:
Guangdong, China
Marca:
HILINK
Certificação:
CE FCC Rohs
Número do modelo:
HL-SFP-1.25G-200KM
Transceptor DOM Module de Gigabit Ethernet GLC-ZX-SM 1550nm 1000BASE 200KM SFP
General:
O transceptor de HILINK GLC-ZX-SM é um elevado desempenho, módulo eficaz na redução de custos que têm uma relação frente e verso do sistema ótico do LC. A C.A. padrão acoplou CML para o sinal de alta velocidade e o controle de LVTTL e os sinais do monitor. A seção do receptor usa um receptor de APD e o transmissor usa 1550 um laser do nanômetro DFB, até a relação 42dB para mover-se para assegurar esta aplicação dos ethernet 200km do módulo 1000Base.
Características:
Até 1,25 ligações de dados deGb/s
Quente-Pluggable
Conector frente e verso do LC
Até 200km em 9/125μm SMF
1550nm REFRIGEROU o transmissor do laser de DFB
Receptor de APD
Única fonte de alimentação de +3.3V
Monitorando a relação complacente com SFF-8472
Poder máximo<1>
Variação da temperatura de funcionamento: Anúncio publicitário: 0°Ca70°C, industrial: -40°C a +85°C
RoHS complacente e sem chumbo
Aplicações:
Gigabit Ethernet
1,06 canal da fibra de Gb/s
Redes do metro/acesso
1,25 ethernet de Gb/s 1000Base-EZX
canal 1×Fibre
Outras relações óticas
série do transceptor 1000Base:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| GLC-ZX | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1510nm LC 200KM |

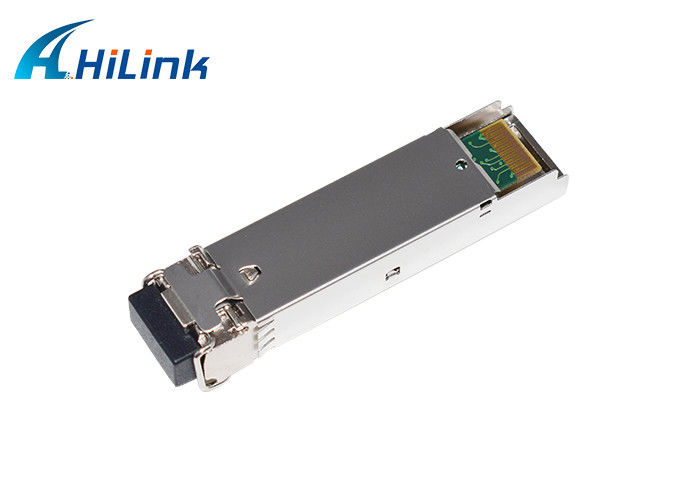

Imagem do produto:
Ósmio ótico volts (TOP=25°C, Vcc=3.3) das características
|
Parâmetro |
Símbolo |
Mínimo. |
Típico |
Máximo. |
Unidade |
Nota |
|
Seção do transmissor: |
||||||
|
Comprimento de onda do centro |
λc |
1530 |
1550 |
1570 |
nanômetro |
|
|
Largura espectral |
σ |
|
|
1 |
nanômetro |
|
|
Relação lateral da supressão do modo |
SMSR |
30 |
|
|
DB |
|
|
Potência de saída ótico |
Lota |
+3 |
|
+7 |
dBm |
1 |
|
Relação da extinção |
ER |
9 |
|
|
DB |
|
|
Tempo ótico da elevação/queda |
tr/tf |
|
|
260 |
picosegundo |
2 |
|
Ruído relativo da intensidade |
RIN |
|
|
-120 |
dB/Hz |
|
|
Máscara de olho da saída |
Complacente com IEEE802.3 z (segurança de laser da classe 1) |
|
||||
|
Seção do receptor: |
|
|||||
|
Comprimento de onda entrado ótico |
λc |
1270 |
|
1610 |
nanômetro |
|
|
Sobrecarga do receptor |
Político |
-7 |
|
|
dBm |
4 |
|
Sensibilidade de RX |
Senador |
|
|
-37 |
dBm |
4 |
|
RX_LOS afirmam |
LOS A |
-46 |
|
|
dBm |
|
|
RX_LOS De-afirmam |
LOS D |
|
|
-39 |
dBm |
|
|
Histerese de RX_LOS |
LOS H |
0,5 |
|
|
DB |
|
|
Especificações gerais: |
||||||
|
Taxa de dados |
BR |
|
1,25 |
|
Gb/s |
|
|
Taxa de erro do bocado |
JUJUBAS |
|
|
10-12 |
|
|
|
Comprimento de relação apoiada do máximo em 9/125μm SMF@1.25Gb /s |
LMAX |
|
|
200 |
quilômetro |
|
|
Orçamento do sistema total |
Libra |
40 |
|
|
DB |
|
Nota:
1. O poder ótico é lançado em SMF.
2. 20-80%.
3. Medidas do tremor tomadas usando Agilent OMNIBERT 718 de acordo com GR-253.
4. Medido com PRBS 27-1 em 10-12 JUJUBAS
Especificações mecânicas:
