Lugar de origem:
Guangdong, China
Marca:
HILINK
Certificação:
CE FCC Rohs
Número do modelo:
HL-SFP-1.25G-80KM
os DOM óticos do módulo do LC SFP do módulo de 1.25G 1000BASE 80KM 1550nm SMF 1.25G
General:
os transceptores Pluggable do fatora de formulários pequeno de 1.25G 80KM (SFP) são compatíveis com o acordo Pluggable da Multi-fonte do fatora de formulários pequeno (MSA). Cumprem simultaneamente com Gigabit Ethernet como especificado em IEEE STD 802,3 e em canal da fibra 1x como definido FC-PI-2 no Rev. 10,0. São RoHS complacente e sem chumbo.
Características:
Até as ligações de dados 1.25Gb/s duplas
pegada Quente-pluggable de SFP
transmissor do laser de 1550nm DFB
Conector frente e verso do LC
Até 80km em 9/125µm SMF
Cerco do metal para o mais baixo IEM
Única fonte de alimentação de +3.3V
Dissipação de baixa potência <700mw>
Variação da temperatura de funcionamento comercial: 0°C a +70°C
Aplicações:
ethernet de 1.25Gb/s 1000Base-ZX
1,06 canal da fibra de Gb/s
Interruptores e routeres de Gigabit Ethernet
Infraestrutura do interruptor de canal da fibra
série do transceptor 1000Base:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| GLC-ZX | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1510nm LC 200KM |

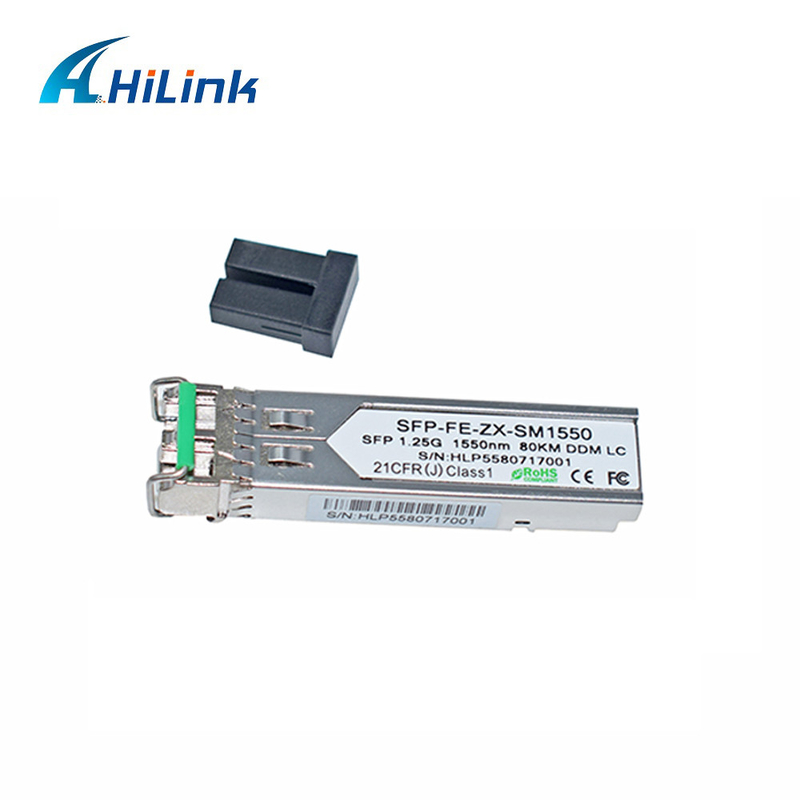

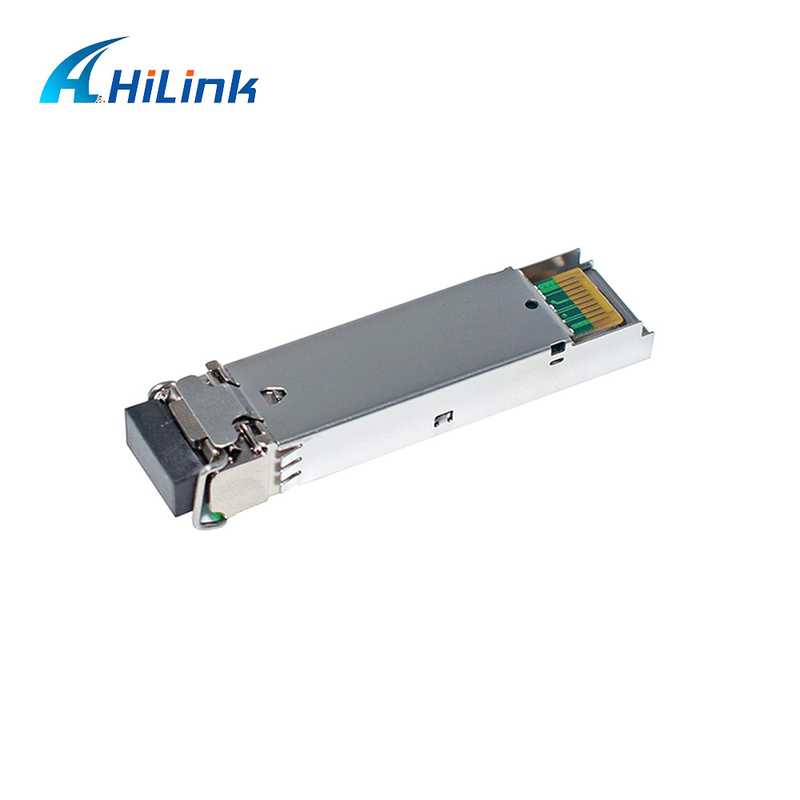

Imagem do produto:
Ósmio ótico volts (TOP=25°C, Vcc=3.3) das características
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Referência. |
| Tensão de fonte | Vcc | 3,00 | 3,60 | V | ||
| Fonte atual | Icc | 180 | 300 | miliampère | ||
| Transmissor | ||||||
| Impedância diferencial entrada | Rin | 100 | Ω | 2 | ||
| Único balanço terminado da entrada de dados | Vin, pp | 250 | 1200 | milivolt | ||
| Transmita a tensão da inutilização | VD | Vcc – 1,3 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | Vee | Vee+ 0,8 | V | ||
| Transmita a inutilização para afirmar o tempo | 10 | nós | ||||
| Receptor | ||||||
| Único balanço terminado da saída de dados | Vout, pp | 200 | 800 | milivolt | 3 | |
| Tempo de elevação da saída de dados | tr | 175 | picosegundo | 4 | ||
| Tempo de queda da saída de dados | tf | 175 | picosegundo | 4 | ||
| Falha do LOS | Falha de VLOS | Vcc – 0,5 | VccHOST | V | 5 | |
| LOS normal | Norma de VLOS | Vee | Vee+0.5 | V | 5 |
volts (TOP=25°C, Vcc=3.3) das características ptical
Notas:
1. Não condensando-se.
2. A C.A. acoplou-se.
3. Em uma terminação diferencial de 100 ohms.
4. 20 – 80%
5. O LOS é LVTTL. A lógica 0 indica a operação normal; a lógica 1 não indica nenhum sinal detectado.
6. Medido com sinal de entrada DJ-livre dos dados. Na aplicação real, a saída DJ será a soma da entrada DJ e ΔDJ.
Hilink especializa-se na vasta gama de transceptores do sfp.
>SFP, SFP+, XFP, CWDM, DWDM
>CWDM/DWDM Mux Demux
Conversor etc. do divisor, dos meios de >PLC.
cabo ótico do >Fiber (cabo do aoc 10g/40g, do dac e do mpo 40g/100g)
