Lugar de origem:
Guangdong, China
Marca:
HILINK
Certificação:
CE FCC Rohs
Número do modelo:
HL-10G-SFP-BXD-100KM
DOM do conector do LC do módulo do transceptor 1490/1550nm de 10Gb/s 100KM BiDi SFP+ os únicos
General
HL-10G-BXD100KM é um módulo ótico muito compacto do transceptor 10Gb/s para aplicações de comunicação ótica de série em 10Gb/s. O TSBLXG80D-45&54 converte um córrego de dados 10Gb/s elétrico de série ao sinal de saída 10Gb/s ótico e a um sinal de entrada 10Gb/s ótico aos córregos de dados 10Gb/s elétricos de série. A relação 10Gb/s elétrica de alta velocidade é inteiramente complacente com especificação de SFI.
O elevado desempenhonanômetro 1490/1550nanômetro 1550/1490 refrigerou o transmissor de EML e o receptor alto da sensibilidade APD para fornecer o desempenho superior para aplicações dos ethernet em até 100 relações doquilômetro.
Os compliants do módulo de SFP+ com SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-ZR. As funções dos diagnósticos de Digitas estão disponíveis através de uma relação de série de 2 fios, como especificado em SFF-8472.
Inteiramente o fatora de formulários complacente de SFP fornece a tomada-capacidade quente, elevações portuárias óticas fáceis e a baixa emissão do IEM.
Características
Taxas de bocado de Gb/s dos apoios 9,95 a 11,3
Quente-Pluggable
Único LC para a transmissão bidirecional
transmissor de refrigeração de EML, fotodetector de APD
Relações até 80km de SMF
relação do 2-fio para as especificações da gestão complacentes com relação de monitoração diagnóstica digital de SFF 8472
Fonte de alimentação: +3.3V
Consumo de potência<3w>
Variação da temperatura: 0~ 70°C
RoHS complacente
Aplicação
10GBASE-ZR em 10.3125Gbps
10GBASE-ZW em 9.953Gbps
SONET OC-192/SDH
canal da fibra 10G
Outras relações óticas
Transceptores de BIDI (WDM) SFP
| 10G SFP BiDi | SFP+ BiDi 1270 20km | SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40km | SFP+ BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60km | SFP+ BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80km | SFP+ BiDi 80km Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80km | SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

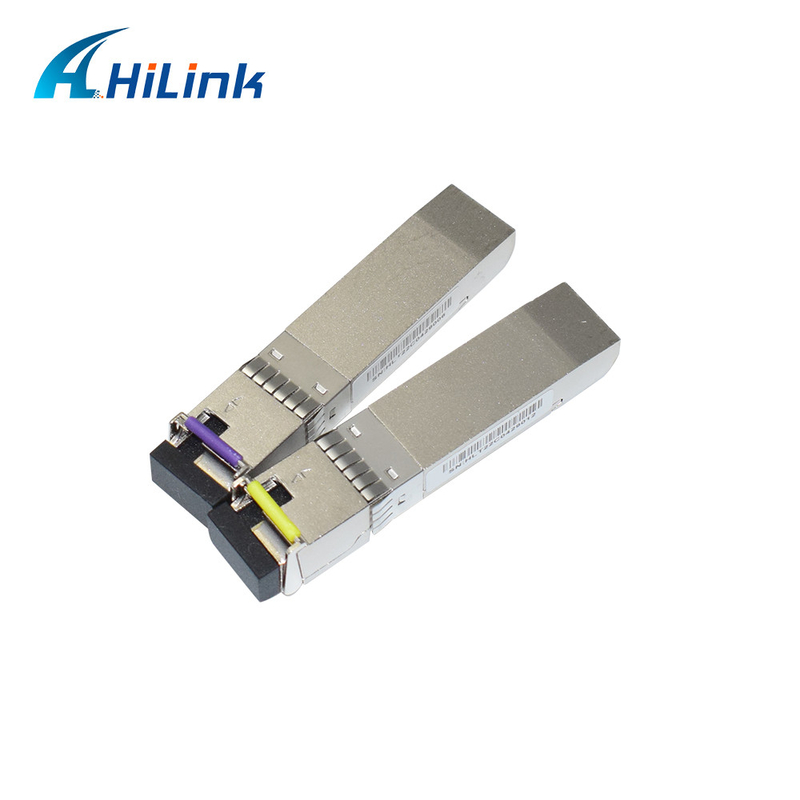

Imagem do produto
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 80, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Típico | Máximo. | Unidade | Nota | ||
| Seção do transmissor: | ||||||||
| Comprimento de onda do centro | TSBLXGA0D-45 | λt | 1470 | 1490 | 1510 | nanômetro | ||
| TSBLXG80D-54 | λt | 1530 | 1550 | 1570 | nanômetro | |||
| largura espectral | △λ | 0,3 | nanômetro | |||||
| Poder ótico médio | Pavg | 0 | +5 | dBm | 1 | |||
| Poder ótico OMA | Poma | -2,1 | dBm | |||||
| Laser fora do poder | Poff | -30 | dBm | |||||
| Relação da extinção | ER | 8,2 | DB | |||||
| Pena da dispersão do transmissor | TDP | 3,0 | DB | 2 | ||||
| Ruído relativo da intensidade | Rin | -128 | dB/Hz | 3 | ||||
| Tolerância ótica da perda do retorno | 21 | DB | ||||||
| Seção do receptor: | ||||||||
| Comprimento de onda do centro | TSBLXGA0D-45 | λr | 1530 | 1550 | 1570 | nanômetro | ||
| TSBLXG80D-54 | λr | 1470 | 1490 | 1510 | nanômetro | |||
| Sensibilidade do receptor | Senador | -25 | dBm | 4 | ||||
| O Los afirma | LOSA | -36 | - | dBm | ||||
| Sobremesa do Los | LOSD | -26 | dBm | |||||
| Histerese do Los | LOSH | 0,5 | DB | |||||
| Sobrecarga | Sat | -7 | dBm | 5 | ||||
| Reflectância do receptor | Rrx | -26 | DB | |||||
Notas:
1. As figuras do poder médio são informativas somente, por IEEE802.3ae.
2. A figura de TWDP exige a placa do anfitrião ser SFF-8431compliant. TWDP é calculado usando o código de Matlab forneceu na cláusula 68.6.6.2 de IEEE802.3ae.
3. reflexão 12dB.
4. Condições de testes forçados do receptor por IEEE802.3ae. Os testes de CSRS exigem a placa do anfitrião ser SFF-8431 complacente.
5. Sobrecarga do receptor especificada em OMA e sob a circunstância forçada detalhada a mais má.
