Lugar de origem:
Guangdong, China
Marca:
HILINK
Certificação:
CE FCC Rohs
Número do modelo:
HL-10G-SFP-BXD-60KM
tipo compatível de 10G SFP 60KM BIDI 60KM 10G-ER4-60KM SMF 1270nm/1330nm
General
O transceptor do único modo da série HLSBxx1XL-CD60 é módulo pluggable do fatora de formulários pequeno para comunicações de dados óticas tais como os ethernet 10G. É com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. O módulo HLSBxx1XL-CD60 é projetado para a fibra do único modo e opera-se em um comprimento de onda nominal de 1270nm ou de 1330nm; A seção do transmissor usa um poço múltiplo DFB do quantum, que seja laser da classe 1 complacente de acordo com o standard de segurança internacional IEC-60825. A seção do receptor consiste em um fotodiodo de APD integrado com um TIA. Os projetos do transceptor são aperfeiçoados para a elevação executam - ance e eficaz na redução de custos fornecer clientes as melhores soluções para a telecomunicação.
Características
Taxas de bocado de Gb/s dos apoios 9,95 a 10,3
Conector simples do LC
Pegada pluggable quente de SFP+
1270 transmissor Uncooled do nanômetro DFB, fotodetector de 1330nm APD
1330 transmissor Uncooled do nanômetro DFB, fotodetector de 1270nm APD
Aplicável para a conexão de 60km SMF
Consumo da baixa potência,< 1="">
Relação do monitor diagnóstico de Digitas
Relação ótica complacente a IEEE 802.3ae 10GBASE-ER
Relação elétrica complacente a SFF-8431
Temperatura de caso de funcionamento:
Commerical: °C 0 a 70 industrial: - °C 40 a 80
Aplicação
ethernet 10.3125Gbps
Outras relações óticas
Transceptores de BIDI (WDM) SFP
| 10G SFP BiDi | SFP+ BiDi 1270 20km | SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40km | SFP+ BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60km | SFP+ BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80km | SFP+ BiDi 80km Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80km | SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

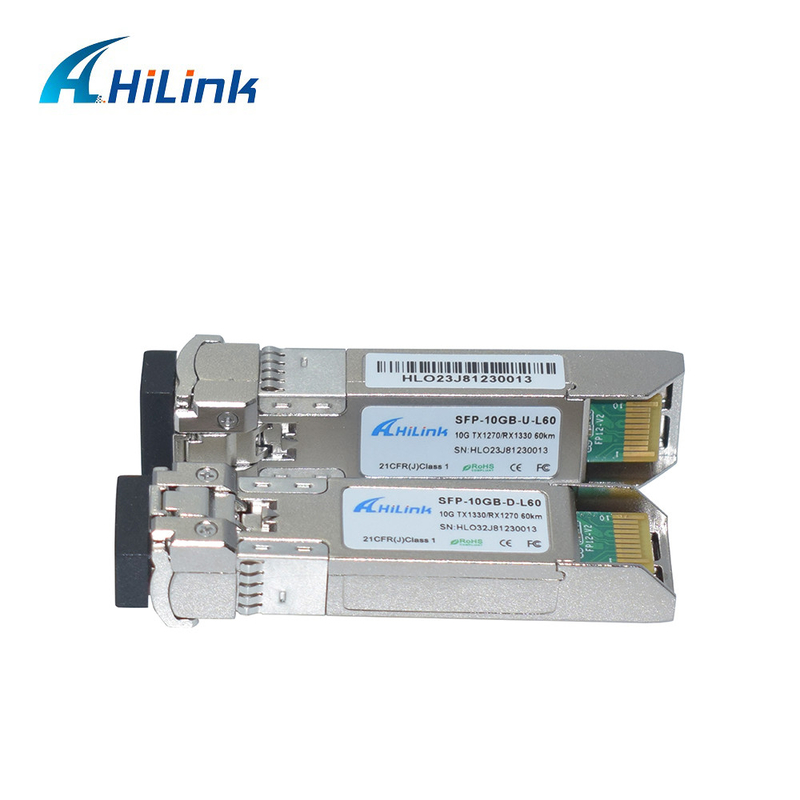

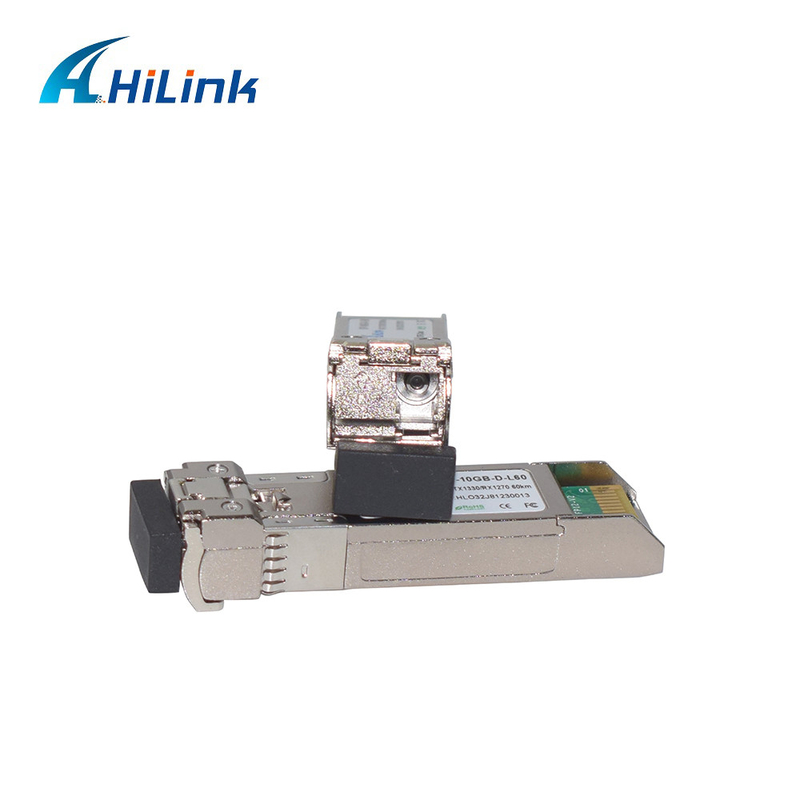

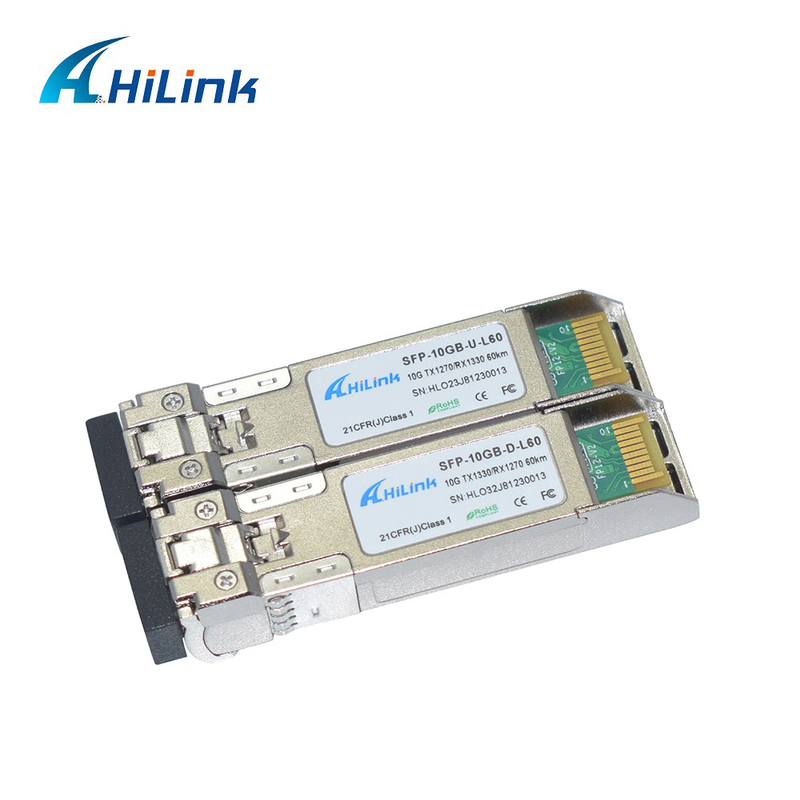

Imagem do produto
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 80, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1260 | 1270 | 1280 | nanômetro | |
| 1320 | 1330 | 1340 | ||||
| Avenida. potência de saída (permitido) | PAVIMENTE | 1 | 5 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 5 | 6 | DB | ||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena da dispersão | TDP | 3,2 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1320 | 1330 | 1340 | nanômetro | |
| 1260 | 1270 | 1280 | ||||
| Sensibilidade do receptor | PSEN1 | -20 | dBm | 2 | ||
| Sensibilidade sobre a fibra de 60Km | PSEN2 | -18 | dBm | 2 | ||
| Sobrecarga | PAVIMENTE | -7 | dBm | |||
| O LOS afirma | Pa | -35 | dBm | |||
| O LOS De-afirma | Paládio | -22 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido com ER o mais mau; BER-12<10>; 231 – 1 PRBS.
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 80, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 180 | 700 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | Vee | Vee+0.8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 300 | 850 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| O LOS de-afirmou | VLOS_N | Vee | Vee+0.8 | V | 4 | |
Notas:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Dimensões do pacote
Informação pedindo
| Número da peça | Descrição |
| HLSBxx1XL-CD60 | SFP+Bidi, 9,95 a 10.3Gb/s, 1270/1330nm, 60km, 0~70℃, com DDM |
| HLSB321XL-CD60 | SFP+Bidi, 9,95 a 10.3Gb/s, 1330/1270nm, 60km, 0~70℃, com DDM |
| HLSB231XL-ID60 | SFP+Bidi, 9,95 a 10.3Gb/s, 1270/1330nm, 60km, -40~80℃, com DDM |
| HLSB321XL-ID60 | SFP+Bidi, 9,95 a 10.3Gb/s, 1330/1270nm, 60km, -40~80℃, com DDM |
