Lugar de origem:
Guangdong, China
Marca:
HILINK
Certificação:
CE FCC Rohs
Número do modelo:
HL-QSFP28-SWDM4
vídeo
vídeo

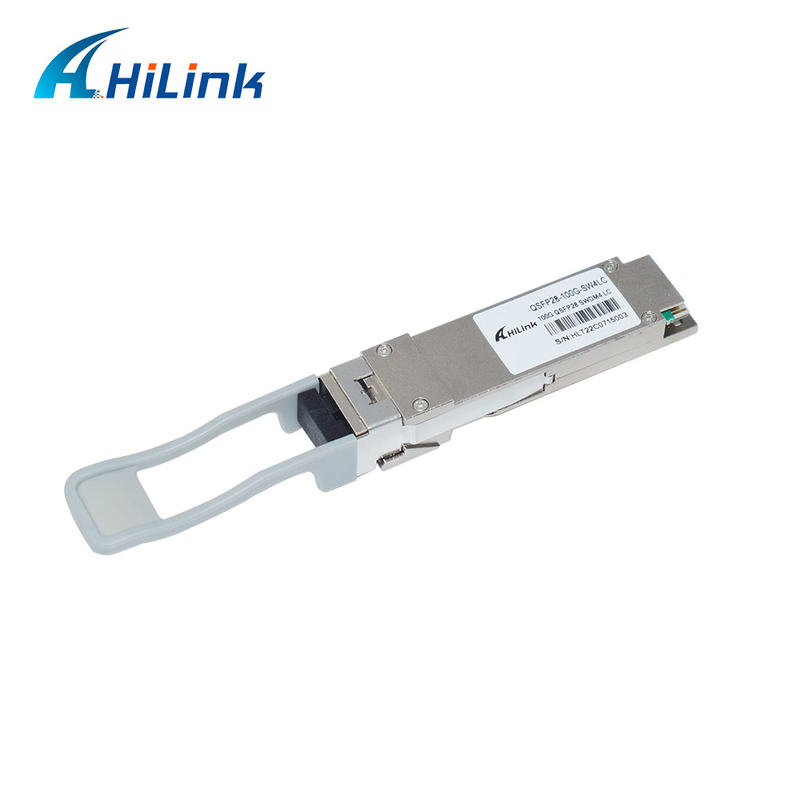

transceptor ótico frente e verso de 100G QSFP28 SWDM4 850-940nm 150M Reach Max MMF LC
Os módulos do transceptor de Hilink 100G QSFP28 SWDM4 são projetados para o uso nas relações dos ethernet 100G sobre a fibra multimodo frente e verso.
Quatro canais/pistas 850-940nm na região @ 25.78Gbps para transportar o sinal dos ethernet.
As funções dos diagnósticos de Digitas estão disponíveis através de uma relação de I2C, como especificado pelo QSFP28 MSA.
Características
• Complacente com QSFP28 MSA
• Complacente com SWDM MSA
• Complacente com IEEE802.3bm CAUI-4
• fatora de formulários QSFP28 Quente-pluggable
• transmissor 4x25Gb/s VCSEL-baseado 850mm
• Taxa mordida agregada dos apoios 103.1Gbps
• Dissipação de poder<3>
• Comprimento de relação máximo de 150m na fibra OM5 multimodo
• Variação da temperatura do caso de 0°C a 70°C
• Receptáculos frente e verso do LC
• Relação CAUI-4 elétrica
• RoHS complacente
Especificações
| Artigo não. | HL-QSFP28-SWDM4 | Nome do vendedor | Hilink |
| Tipo de formulário | QSFP28 | Max Data Rate | 100Gbps |
| Comprimento de onda | 850-940nm | Max Cable Distance | 150M |
| Relação | Duplex do LC | Componentes óticos | VCSEL |
| Tipo de cabo | MMF | DOM Support | Sim |
| Variação da temperatura comercial | 0 a 70°C (32 158°F) | Código HTS-harmonizado | 8517706000 |
| Parâmetro do transmissor | Pista | Minuto | Típico | Máximo | Unidade | Nota |
| Taxa da sinalização, cada pista | 25.78125±100ppm | Gb/s | ||||
|
Escala de comprimento de onda da pista |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanômetro |
||
| Formato da modulação | NRZ | |||||
| Diferença no poder do lançamento entre algumas duas pistas | 4,5 | dBm | ||||
| Largura espectral do RMS | 0,59 | nanômetro | 1 | |||
| Amplitude ótica da modulação (OMA), cada pista | -5,5 | 3 | dBm | 2 | ||
| Poder médio do lançamento pela pista @ TX fora do estado | -30 | dBm | ||||
|
Poder do lançamento em OMA menos TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7,4 -7,7 |
dBm |
|||
|
Fechamento do olho do transmissor e da dispersão |
Lane0 Lane1 Lane2 Lane3 |
4 4 4,4 4,8 |
DB |
3 |
||
| Relação da extinção | 2 | DB | ||||
| Tolerância ótica da perda do retorno | 12 | DB | ||||
| Fluxo cercado |
≥86% em 19 um ≤30% em 4,5 um |
4 | ||||
|
Definição da máscara de olho do transmissor {X1, X2, X3, Y1, Y2 Y3} A relação de batida 1.5x10-3 bate pela amostra |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
|
Notas: 1. A largura espectral do RMS é o desvio padrão do espectro. 2. O mais baixo valor normativo de OMA para um transmissor complacente é do ‘poder lançamento em OMA menos TDEC, cada pista (minuto)’ mais o valor real de ‘TDEC’, mas com um valor pelo menos de ‘OMA, cada pista (minuto)’. 3. TDEC é calculado do TDECm medido usando os métodos em 3,6. TDECm é medido depois do método na cláusula 95.8.5 de IEEE 802,3 usando um receptor da referência da largura de banda de 12,6 gigahertz para todas as pistas. 4. Se medido no tipo A1a.2 ou no tipo fibra de A1a.3 50 um de acordo com IEC 61280-1-4. |
||||||
| Parâmetro do receptor | Pista | Minuto | Típico | Máximo | Unidade | Nota |
| Taxa da sinalização, cada pista | 25.78125±100ppm | Gb/s | ||||
|
Escala de comprimento de onda da pista |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanômetro |
||
| Formato da modulação | NRZ | |||||
| Ponto inicial de dano | 4,4 | dBm | ||||
|
A média recebe o poder, cada pista |
Lane0 Lane1 Lane2 Lane3 |
-9,5 -9,4 -9,4 -9,4 |
3,4 |
dBm |
||
| Poder do receptor, cada pista (OMA) | 3 | dBm | ||||
| Reflectância do receptor | -12 | DB | ||||
|
sensibilidade unStressed do receptor (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8,2 -8,4 -8,6 -8,8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
|
sensibilidade 1.unstressed em JUJUBAS de 5E-5 (pre FEC) |
||||||
Compatibilidade 100% ótica do transceptor de Hilink: Cisco, Huawei, Ciena, H3C, HP, extremo, fundição, brocado, D-relação, Alcatel, Mikrotik, Finisar, Netgear, Nortel, zimbro, Ruijie, Zyxel, etc.
Aplicações

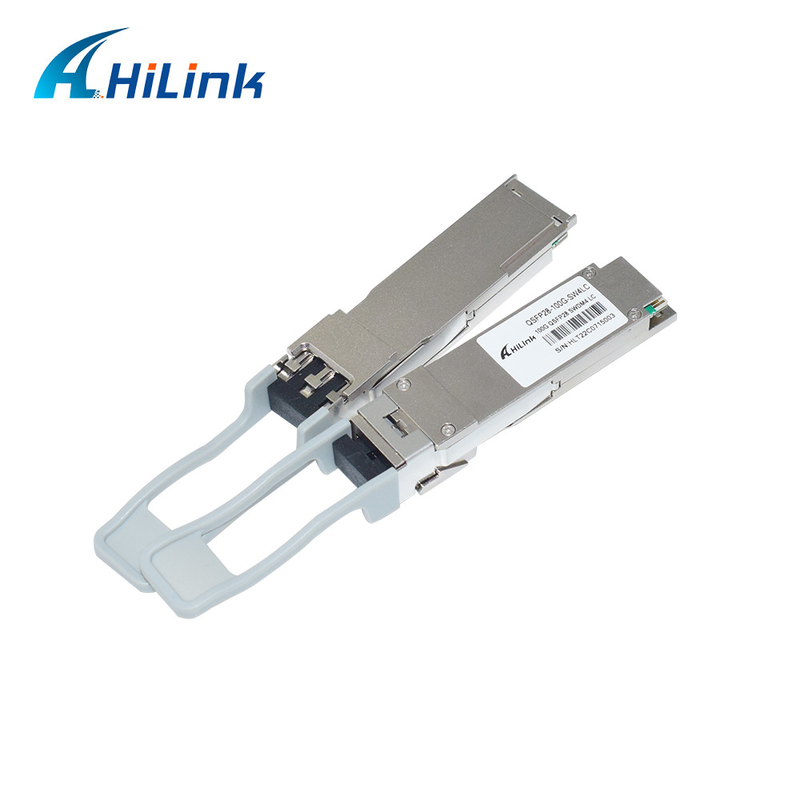

Fotos dos detalhes
Vantagens de Hilink
1. Hilink, um fabricante profissional estabelecido em 2007, especializa-se em comunicações óticas da rede com os mais de 10 anos de experiência.
2." crédito são a base, qualidade são o primeiro”, todos nossos produtos são novo, nós nunca usam componentes de segunda mão.
3. Nossos transceptores óticos são compatíveis com Cisco, Huawei, Ciena, H3C, HP, extremo, fundição, brocado, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, zimbro, Ruijie, Zyxel, etc.
4. Nós fornecemos 3 anos de garantia para todos nossos produtos óticos da fibra da data da expedição.
5. Todo nosso QSFP, QSFP28, QSFP56, QSFP-DD, CWDM/DWDM/Bidi SFP/SFP+/XFP, produtos de AOC/DAC passa o CE, ROHS, FCC.
6. Nós igualmente fornecemos soluções óticas do WDM de DWDM CWDM.
