Lugar de origem:
Guangdong, China
Marca:
HILINK
Certificação:
CE FCC Rohs
Número do modelo:
HL-QSFP-SWDM4

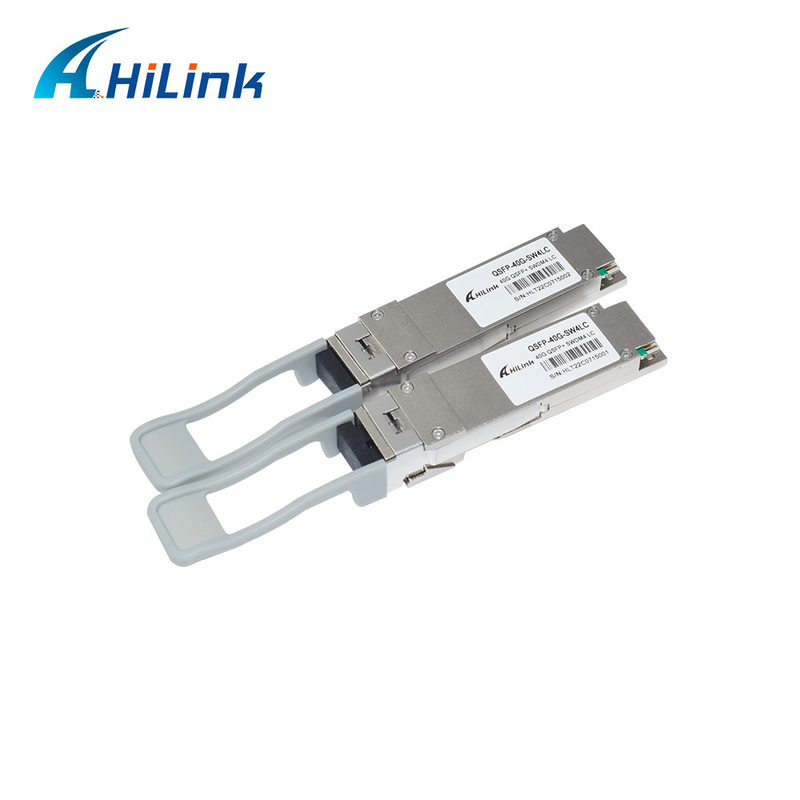

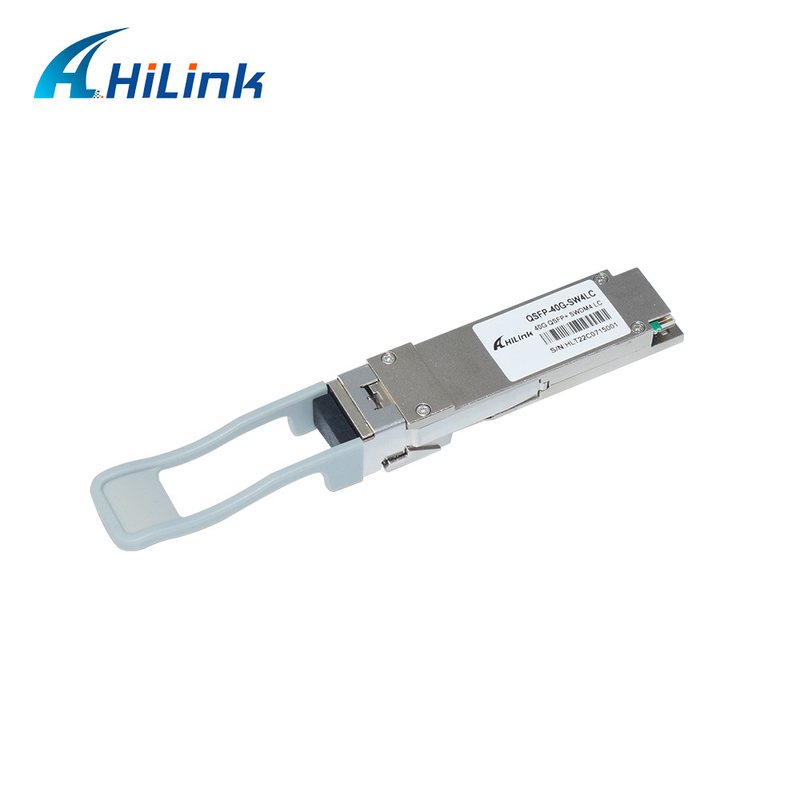

módulo ótico do conector de 40G QSFP+ SWDM4 850-940nm MMF 240M OM3 LC
Os módulos do transceptor de Hilink 40G QSFP+ SWDM4 são projetados para os módulos do intransceiver do uso são projetados para o uso nas relações dos ethernet 40G sobre a fibra multimodo frente e verso. Quatro canais/pistas 850-940nm na região @ 10Gbps para transportar o sinal dos ethernet. As funções dos diagnósticos de Digitas estão disponíveis através de uma relação de I2C, como especificado pelo QSFP+ MSA.
Características
Especificações
| Artigo não. | HL-QSFP-SWDM4 | Nome do vendedor | Hilink |
| Tipo de formulário | QSFP+ | Max Data Rate | 40Gbps |
| Comprimento de onda | 850-940nm | Max Cable Distance | 350M |
| Relação | Duplex do LC | Componentes óticos | VCSEL |
| Tipo de cabo | MMF | DOM Support | Sim |
| Variação da temperatura comercial | 0 a 70°C (32 158°F) | Código HTS-harmonizado | 8517706000 |
| Parâmetro do transmissor | Pista | Minuto | Típico | Máximo | Unidade | Nota |
| Taxa da sinalização, cada pista | 10,3125, 9.953±100ppm | Gb/s | ||||
|
Escala de comprimento de onda da pista |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanômetro |
||
| Diferença no poder do lançamento entre algumas duas pistas | 4,5 | dBm | ||||
| Largura espectral @850nm @880nm do RMS, 910nm, 940nm |
Lane0 Lane1,2,3 |
0,53 0,59 |
nanômetro |
|||
| Amplitude ótica da modulação (OMA), cada pista | -5,5 | 3 | dBm | |||
| Poder médio do lançamento pela pista | -7,5 | 3 | dBm | |||
|
Poder Tx OMA-TDP do lançamento |
Lane0 Lane1 Lane2 Lane3 |
-6,4 -6,0 -6,5 -7,0 |
dBm |
|||
|
Fechamento do olho do transmissor e da dispersão |
Lane0 Lane1 Lane2 Lane3 |
3,7 4,0 4,5 5,0 |
DB |
|||
| Relação da extinção | 2 | DB | ||||
| Tolerância ótica da perda do retorno | 12 | DB | ||||
| Poder médio do lançamento pela pista @ TX fora do estado | -30 | dBm | ||||
| Fluxo cercado |
>=86% em 19um <> |
|||||
|
Definição da máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} A relação de batida 5x10-5 bate pela amostra |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
|||||
| Parâmetro do receptor | Pista | Minuto | Típico | Máximo | Unidade | Nota |
| Taxa da sinalização, cada pista | 10,3125, 9.953±100ppm | Gb/s | ||||
|
Escala de comprimento de onda da pista |
Lane0 | 844 | 858 |
nanômetro |
||
| Lane1 | 874 | 888 | ||||
| Lane2 | 904 | 918 | ||||
| Lane3 | 934 | 948 | ||||
| Ponto inicial de dano, cada pista | 3,8 | dBm | ||||
|
A média recebe o poder, cada pista |
-12,9 -12,5 -12,2 -11,9 |
2,4 |
dBm |
|||
| Poder do receptor, cada pista (OMA) | 3 | dBm | ||||
| Sensibilidade OMA do receptor, pela pista | -9,1 | DB | ||||
|
Diferença em para receber o poder entre alguns dois pistas (OMA) |
5 | DB | ||||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -13 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
| Reflectância do retorno | -12 | DB | ||||
Compatibilidade 100% ótica do transceptor de Hilink: Cisco, Huawei, Ciena, H3C, HP, extremo, fundição, brocado, D-relação, Alcatel, Mikrotik, Finisar, Netgear, Nortel, zimbro, Ruijie, Zyxel, etc.
Aplicações
Fotos dos detalhes
Vantagens de Hilink
1. Hilink, um fabricante profissional estabelecido em 2007, especializa-se em comunicações óticas da rede com os mais de 10 anos de experiência.
2." crédito são a base, qualidade são o primeiro”, todos nossos produtos são novo, nós nunca usam componentes de segunda mão.
3. Nossos transceptores óticos são compatíveis com Cisco, Huawei, Ciena, H3C, HP, extremo, fundição, brocado, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, zimbro, Ruijie, Zyxel, etc.
4. Nós fornecemos 3 anos de garantia para todos nossos produtos óticos da fibra da data da expedição.
5. Todo nosso QSFP, QSFP28, QSFP56, QSFP-DD, CWDM/DWDM/Bidi SFP/SFP+/XFP, produtos de AOC/DAC passa o CE, ROHS, FCC.
6. Nós igualmente fornecemos soluções óticas do WDM de DWDM CWDM.
FAQ
1. Posso eu ter uma ordem da amostra? Que é seu MOQ?
A ordem da amostra é apoiada testando a qualidade dos bens. 1 parte é o MOQ.
As amostras misturadas são aceitáveis.
2. Que é o prazo de execução?
1-3 dias após ter recebido o pagamento para os bens regulares nós que mantemo-nos normalmente no estoque;
Para a grande quantidade, você obterá o apoio e os detalhes de seu representante de vendas de HilinkTech.
3. Que são a maneira de envio e quanto tempo são o período?
DHL, UPS, Fedex ou TNT serão tomados de acordo com sua opção. A chegada toma normalmente 3-5 dias.
4. Que é sua garantia?
garantia de 3-ano. Você obterá o apoio, a substituição ou o reembolso da técnica.
