Lugar de origem:
Guangdong, China
Marca:
HILINK
Certificação:
CE FCC Rohs
Número do modelo:
HL-QSFP-40G-SR4
vídeo
vídeo
Transceptor ótico compatível do SÊNIOR 850nm 150m SFP de ZTE 40G QSFP
DESCRIÇÕES DO PRODUTO
CARACTERÍSTICAS DO PRODUTO
· módulos completo-frente e verso do transceptor do Quatro-canal
· Taxa de dados da transmissão até 11.3Gbit/s pelo canal
· Até 100m na fibra OM3 multimodo (MMF) e 150m em OM4 MMF
· Consumo da baixa potência <1>
· Temperatura de caso de funcionamento: 0 a 70℃
· tensão de fonte de alimentação 3.3V
· Fatora de formulários Pluggable quente de QSFP
· Receptáculo do conector de MPO
· Função diagnóstica digital incorporado
APLICAÇÕES
· Interconexões de alta velocidade proprietárias
· Infiniband QDR e RDA interconecta
· Data Center
SÉRIE DE QSFP
| Número da peça | Descrição do produto | |
| HL-QSFP-40G-SR4 | QSFP+, 40Gb/s, 40GBASE-SR4, MMF, 850nm, 150M | |
| HL-QSFP-40G-LR4 | QSFP+, 40Gb/s, 40GBASE-LR4, SMF, 1310nm, 10KM | |
| HL-QSFP-40G-ER4 | QSFP+, 40Gb/s, 40GBASE-ER4, SMF, 1310nm, 40KM | |
| HL-QSFP28-100G-SR4 | QSFP+, 100Gb/s, 100GBASE-SR4, MMF, 850nm, 150M | |
| HL-QSFP28-100G-LR4 | QSFP+, 100Gb/s, 100GBASE-LR4, SMF, 1310nm, 10KM | |
| HL-QSFP28-100G-ER4 | QSFP+, 100Gb/s, 100GBASE-ER4, SMF, 1310nm, 40KM | |
| HL-QSFP28-100G-ZR4 | QSFP+, 100Gb/s, 100GBASE-ZR4, SMF, 1310nm, 80KM | |

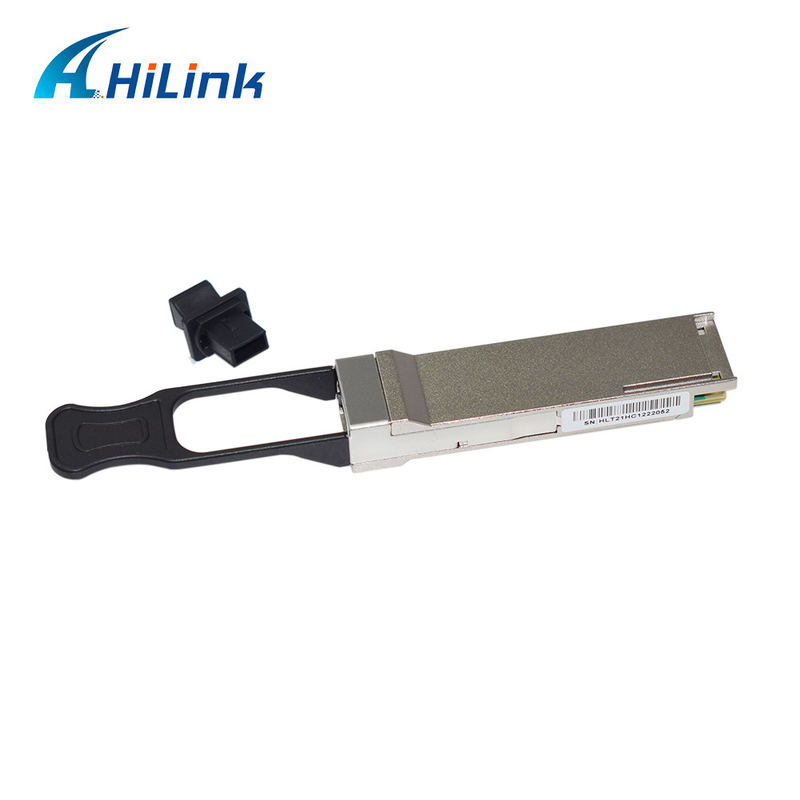

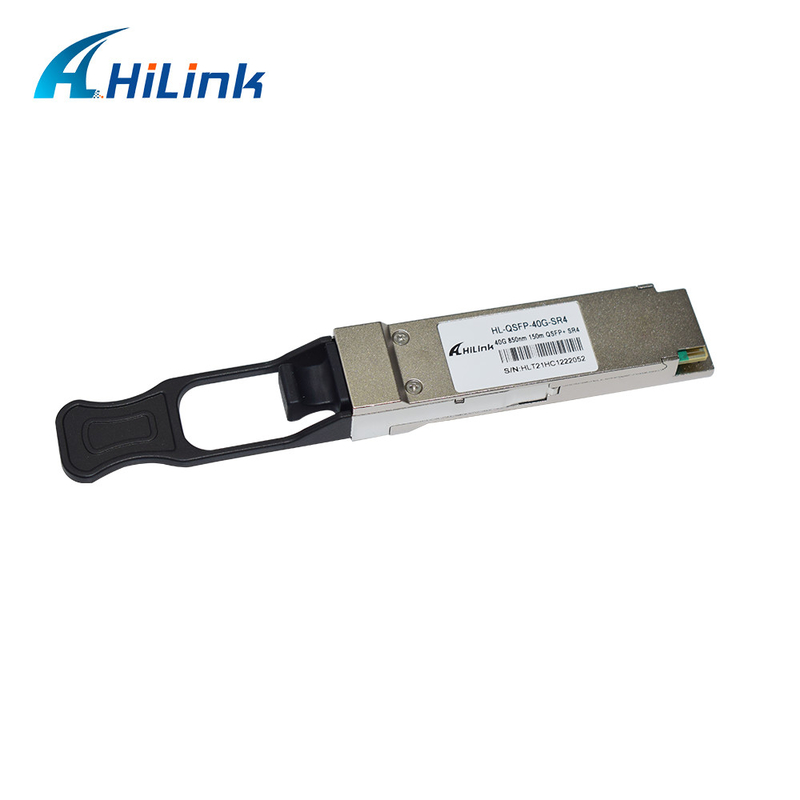

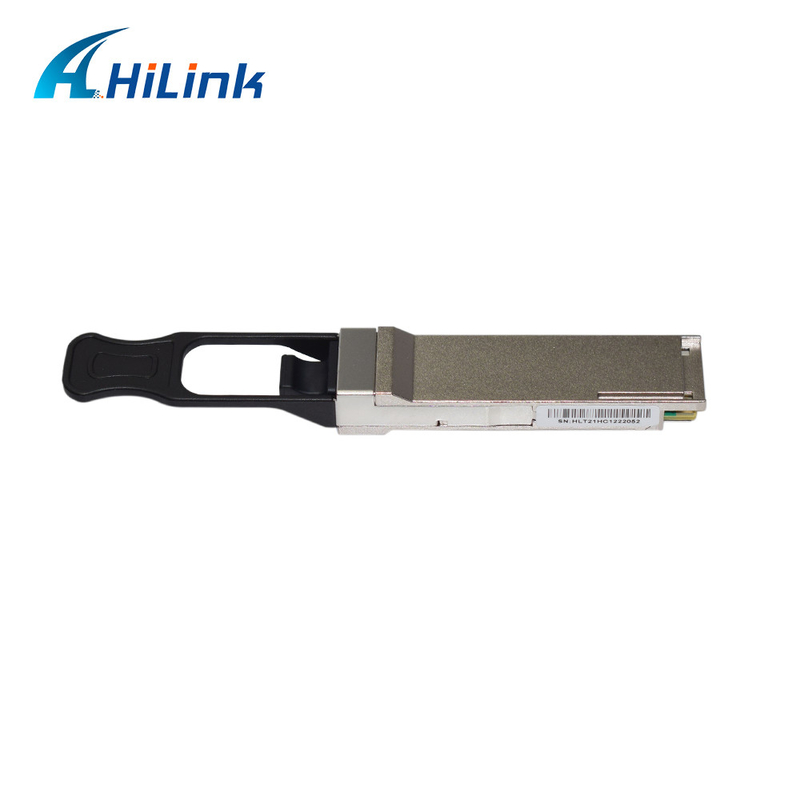

MOSTRA DA IMAGEM DO PRODUTO
Parâmetros óticos
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Transmissor | ||||||
| Comprimento de onda do centro | λC | 840 | 860 | nanômetro | 1 | |
| Largura espectral do RMS | λrms | 0,65 | nanômetro | 1 | ||
| Poder médio do lançamento, cada pista | PAVG | -7,6 | 2,3 | dBm | ||
| Amplitude ótica da modulação (OMA) | POMA | -5,6 | 0 | dBm | 1 | |
| Diferença no poder do lançamento entre algumas duas pistas | Ptx, diferença | 4,0 | DB | |||
| Poder do lançamento em OMA menos a pena do transmissor e da dispersão (TDP), cada pista | OMA-TDP | -6,5 | DB | 1 | ||
| Tempo da elevação/queda | Tr/Tf | 50 | picosegundo | |||
| Relação da extinção | ER | 3,5 | DB | |||
| Margem da máscara de olho do transmissor | EMM | 10 | % | 2 | ||
| Transmissor médio do sem energia do lançamento, cada pista | Poff | -30 | dBm | |||
| Definição da máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} | {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Receptor | ||||||
| Comprimento de onda do centro | λC | 840 | 850 | 860 | nanômetro | |
| Ponto inicial de dano | THd | 3,4 | dBm | |||
| Sobrecarga, cada pista | OVL | 2,4 | dBm | |||
| Sensibilidade do receptor em OMA, cada pista | Sensor | -9,5 | dBm | |||
| A perda do sinal afirma o ponto inicial | LOSA | -30 | dBm | |||
| Ponto inicial de Deassert da perda do sinal | LOSD | -12 | dBm | |||
| Histerese do LOS | LOSH | 0,5 | 8 | DB | ||
| Perda do retorno ótica | ORL | -12 | dBm | |||
